CLABSO室内通风空气龄计算模拟(空气新鲜度)

2021-12-31 14:49:41

浏览:

空气龄 即空气质点的空气龄(Age of air),是指空气质点自进入房间至到达室内某点所经历的时间,反映了室内空气的新鲜程度,它可以综合衡量房间的通风换气效果,是评价室内空气品质的重要指标。




                                                    CLABSO室内通风空气龄计算模拟(空气新鲜度)

# 空气龄 #

      即空气质点的空气龄(Age of air),是指空气质点自进入房间至到达室内某点所经历的时间,反映了室内空气的新鲜程度,它可以综合衡量房间的通风换气效果,是评价室内空气品质的重要指标。

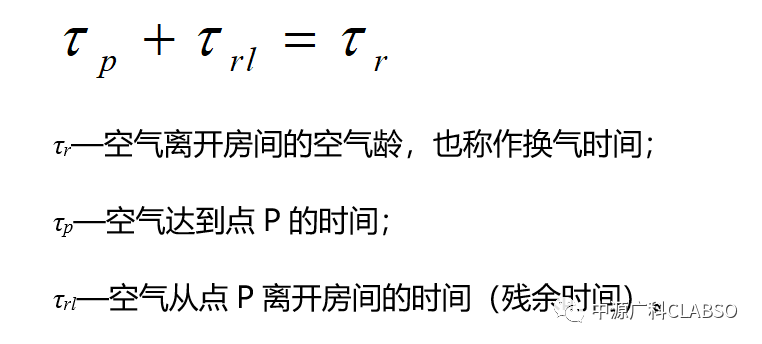

 空气龄的概念最早于20世纪80年代由Sandberg提出。根据定义,空气龄是指空气进入房间的时间。在房间内污染源分布均匀且送风为全新风时,某点的空气龄越小,说明该点的空气越新鲜,空气品质就越好,某点的空气龄走势,如下图所示。

 下图为某洁净室模型图,该洁净室的结构尺寸为10m×8m×5m,其中顶层满布FFU,四周分布出风口,房间内部分为工位区和设备区两个区域,我们采用CLABSO模拟软件对该洁净室的空气龄进行模拟仿真分析。

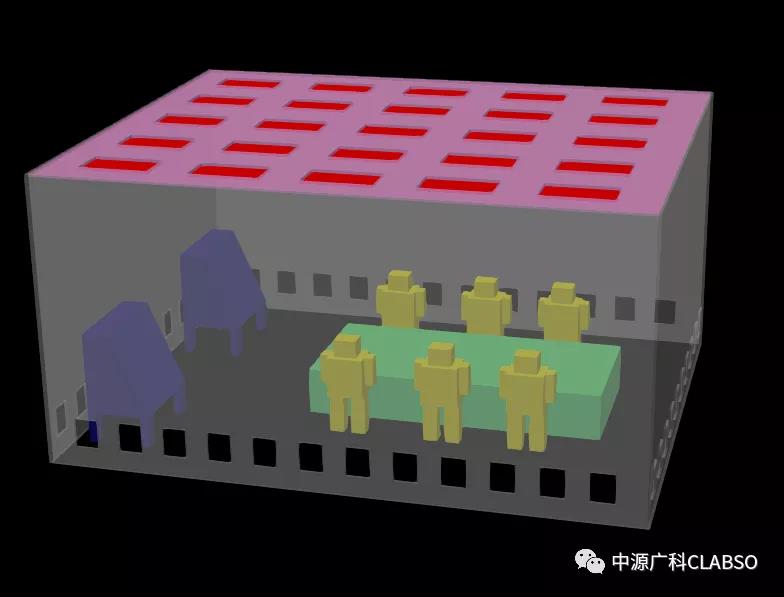

     图1  洁净室模型图

        洁净室不同高度的空气龄&气流速度情况

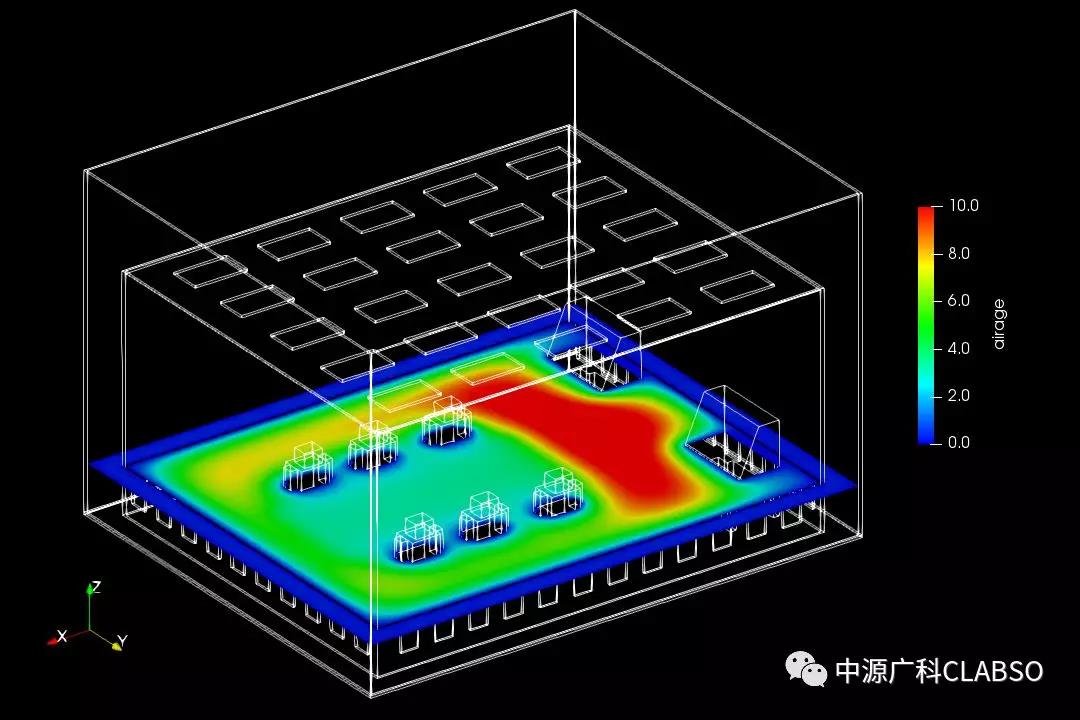

                                    图2  洁净室h=0.8m位置空气龄云图

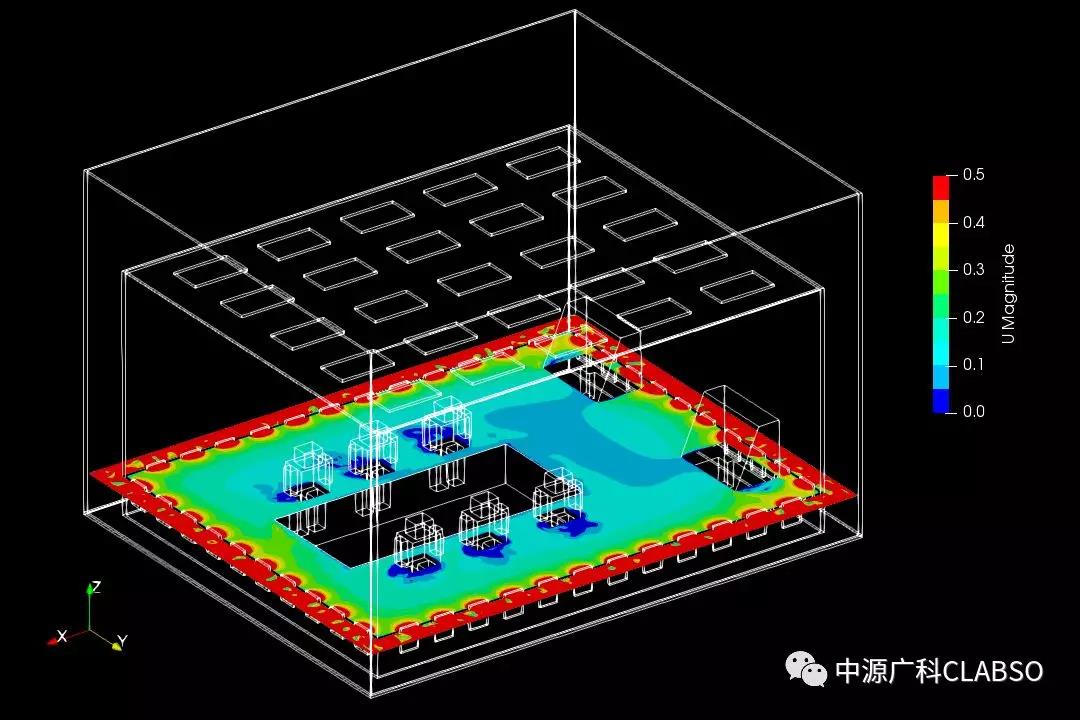

                          图3  洁净室h=0.8m位置速度云图

        在0.8m的高度(工作台高度),工工位区域气流分布均匀,速度在0.2m/s左右,空气龄在5s左右,比较适宜。

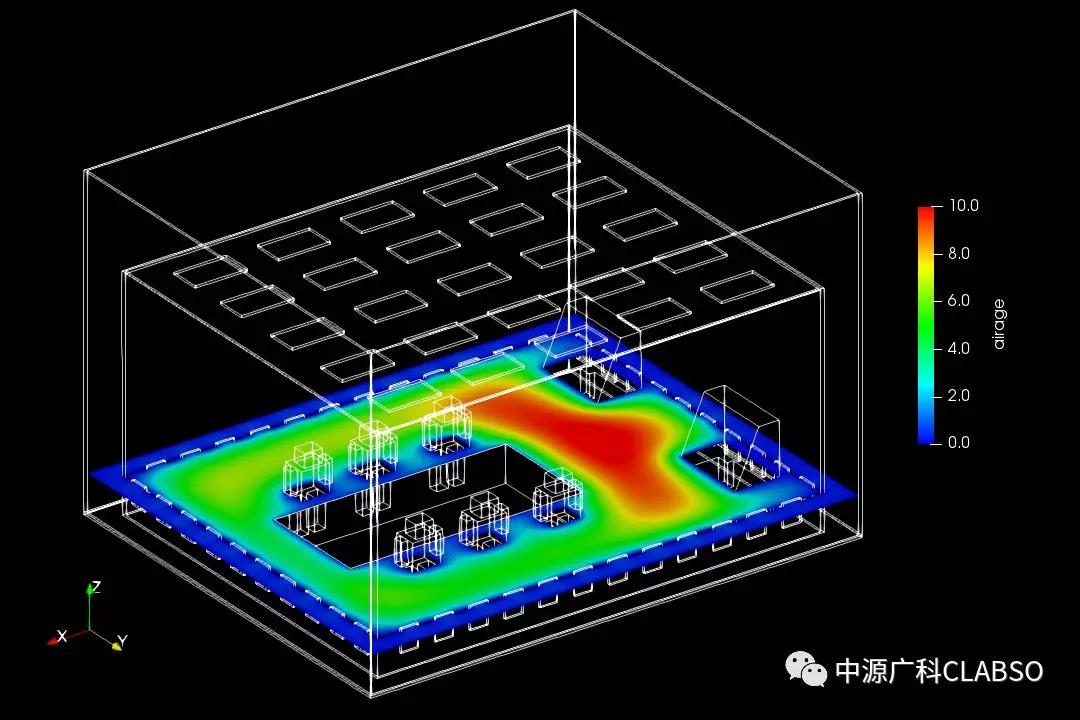

                                  图4 洁净室h=1m位置空气龄云图

在1m的高度(工作台上部区域),工位区域气流速度从中间的0.1m/s往外增大到0.3m/s左右,空气龄在6s左右,比较良好

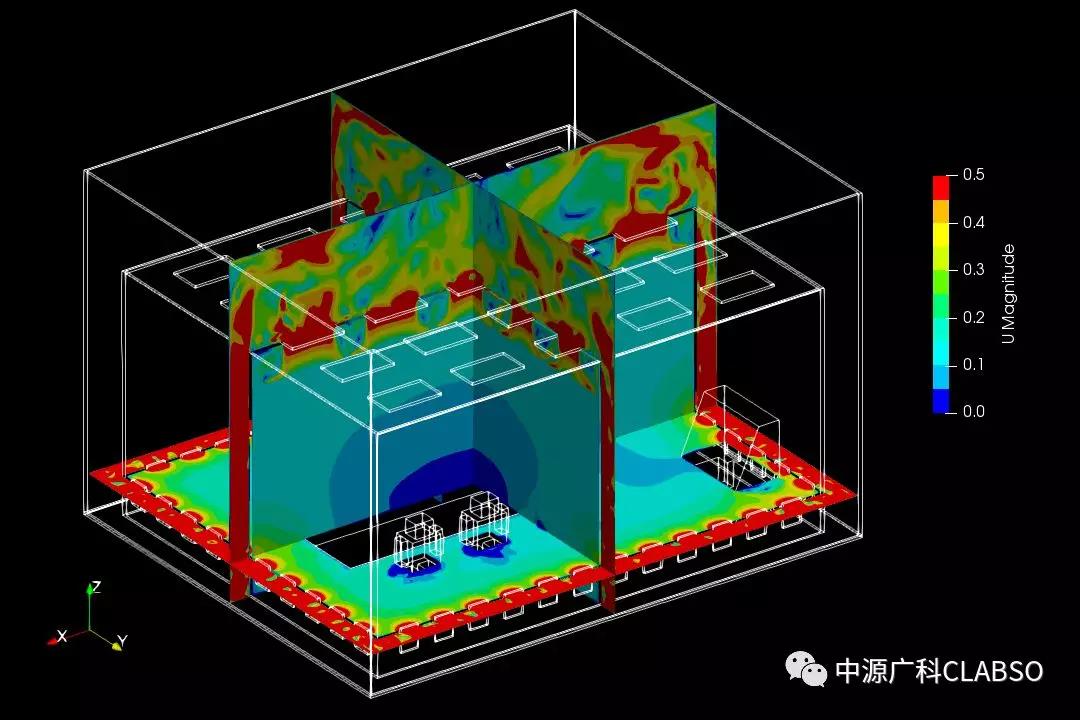

                                          图5  洁净室多个方向的速度云图

       从三维空间的角度来展示整个洁净室内气流的分布情况,图中可以看出气流分布比较均匀,工位区域速度保持在0.1~0.3m/s之间。

用空气龄的概念我们还可以研究其他有关气流组织的问题,如房间的换气效率。

换气效率是评价房间换气效果优劣的一个指标,它是气流分布的特性参数,其定义为房间在“活塞流”通风条件下的平均空气龄与实际通风条件下的平均空气龄之比。

公司介绍

中源广科是一家专业从事“核心算法-应用软件-计算平台”并拥有自主研发能力的工业软件与气流模拟综合解决方案供应商。

Clabso是中源广科自主开发的一款专业面向工程师、设计师和建筑师应用于HVAC领域的研发设计辅助软件。为HVAC、洁净、能源、数据中心、建筑、电子、环境、医疗、制药、半导体等行业客户提供丰富气流模拟解决方案。
目前公司拥有自主知识产权18项,2021年3月年公司获评苏州工业园区苏相合作区“智能制造奖”,2020年9月CLABSO软件获评国家级“高质量工业APP”,同时,中源广科成为《工业软件 工业APP分级分类和测评》国家标准参编单位。


作者: 苏州中源广科信息科技有限公司
