混合流洁净室CFD动画模拟展示

2022-04-29 10:58:36

浏览:

混合流不是一种独立的气流流型,它是同时独立存在单向流和乱流两种不应互扰的气流流动状态的总称。单向流营造局部百级环境,乱流营造局部百级的背景洁净环境。这种洁净室也是一种具有节能意义的洁净室,体现了洁净度按需营造的节能思想,也就是我们经常说的在千级下的局部百级或在万级下的局部百级洁净室。

                                                             混合流洁净室CFD动画模拟展示


在洁净室设计中,为确保工艺要求并降低造价和运行费用,工程师们通常将单向流和乱流结合使用,在局部洁净室要求高的区域采用单向流,其他区域采用乱流,从而创造局部高洁净度、整体满足洁净要求。

单向流和乱流结合使用的洁净室我们称之为混合流洁净室。





混合流洁净室也称局部百级洁净室



混合流不是一种独立的气流流型,它是同时独立存在单向流和乱流两种不应互扰的气流流动状态的总称。单向流营造局部百级环境,乱流营造局部百级的背景洁净环境。这种洁净室也是一种具有节能意义的洁净室,体现了洁净度按需营造的节能思想,也就是我们经常说的在千级下的局部百级或在万级下的局部百级洁净室。

图1 混合流洁净室气流结构图


混合流洁净室的工程应用

在洁净室中,某个生产工艺需百级洁净度,而周边其他工艺区域只要求较低的洁净度时,就可应用混合流气流组织方案。如医院I 级洁净手术室,手术区需要百级洁净环境,而周边区只要求千级洁净环境;青霉素分装工艺、大输液灌装工艺都需要百级洁净环境,而周边其他工艺区只需要万级的洁净环境。

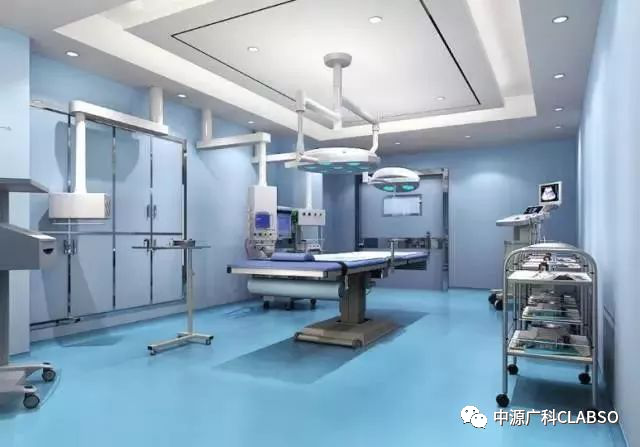

图2手术室内部图


混合流洁净室在设计施工中的常见错误

在混合流洁净室的设计施工中需单向流的气流组织来营造,如要在一个低级别洁净环境中营造局部百级,回风口的设置位置非常重要。回风口的位置不合理,导致气流过早弯曲,使工作面达不到百级。造成这种错误的原因,首先是没有很好地理解平行的“活塞”流控制污染的原理,认为在工作面上方安装层流罩就能实现局部百级;其次是由于生产工艺的原因,导致回风口的安装位置受到限制。如果对生产工艺不熟悉,又没有设计经验,因此就想不出改进的措施,所以使工作面达不到百级要求。

了解完混合流的基础知识后,我们一起来看看用CLABSO模拟软件对混合流洁净室气流流型的模拟效果图。

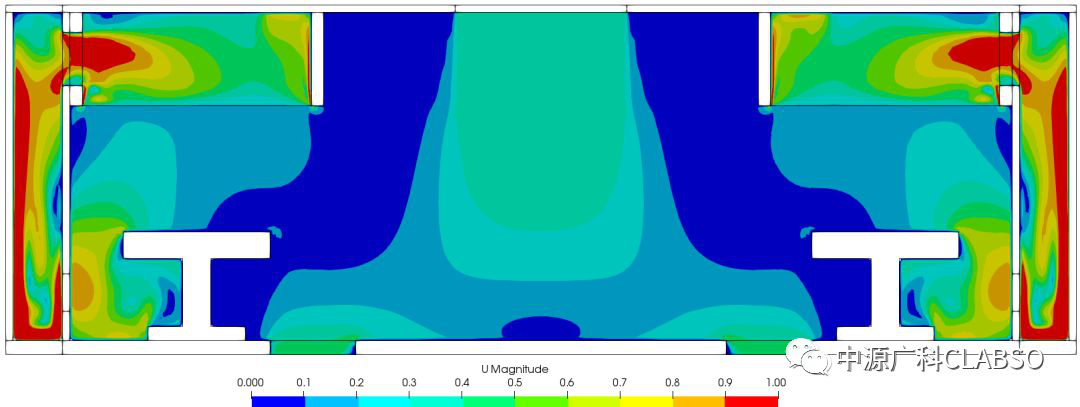

图3混合流洁净室速度云图

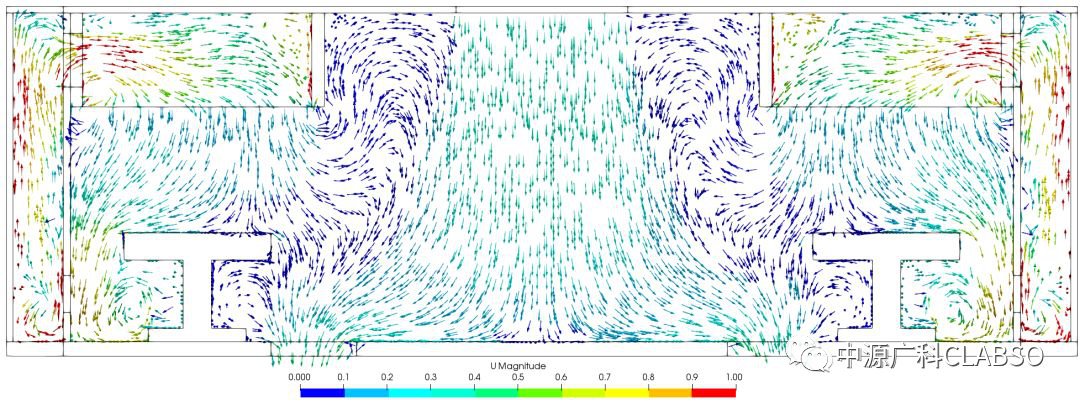

图4混合流洁净室速度矢量图

通过CLABSO动画模拟展示,可更加直观的观察单向流和乱流在混合流洁净室里的气流走向。


混合流的气流流型,形成了洁净室内不同区域有不一样的空气洁净度等级。

利用不同的气流流型的特点满足产品生产过程、操作过程对空气洁净度的要求,单向流工作区的范围、宽度可根据产品生产工艺要求或生产工艺设备确定,通常要求空气洁净度严格的生产过程在单向流区完成,人员活动、物料运输和要求不严格的生产操作等可在乱流区进行。这样既满足产品生产要求,又能使操作人员的活动舒适,维修区或管道间利用回风保持一定的空气洁净度,既减少了污染又使整个洁净室的送风量减少,减少洁净室建造费用,降低能源消耗和运行费用。
