洁净室风口布置方案的气流组织模拟评估与筛选

2022-06-14 15:45:19

浏览:

在洁净室设计过程中,为保证洁净室的洁净度,气流组织的设计至关重要。而气流组织设计是通过合理布置送风口、回风口、排风口来实现的。如果送风量、回风量、排风量计算正确,但风口布置不合理也达不到设计要求。对此,关于洁净室的送风口和回风口布置方案,如何从多种布局方案中找到最佳设计方案,可以通过CFD气流组织模拟对多方案进行预判评估筛选





       在洁净室设计过程中,为保证洁净室的洁净度,气流组织的设计至关重要。而气流组织设计是通过合理布置送风口、回风口、排风口来实现的。如果送风量、回风量、排风量计算正确,但风口布置不合理也达不到设计要求。对此,关于洁净室的送风口和回风口布置方案,如何从多种布局方案中找到最佳设计方案,可以通过CFD气流组织模拟对多方案进行预判评估筛选。

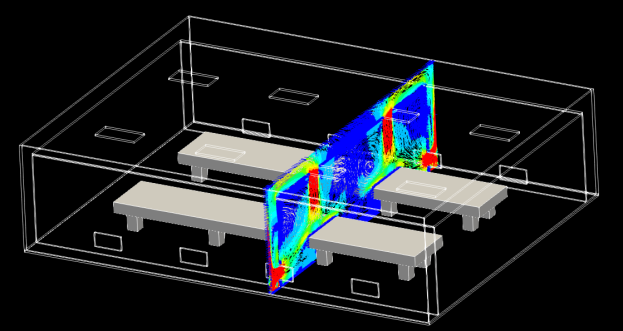

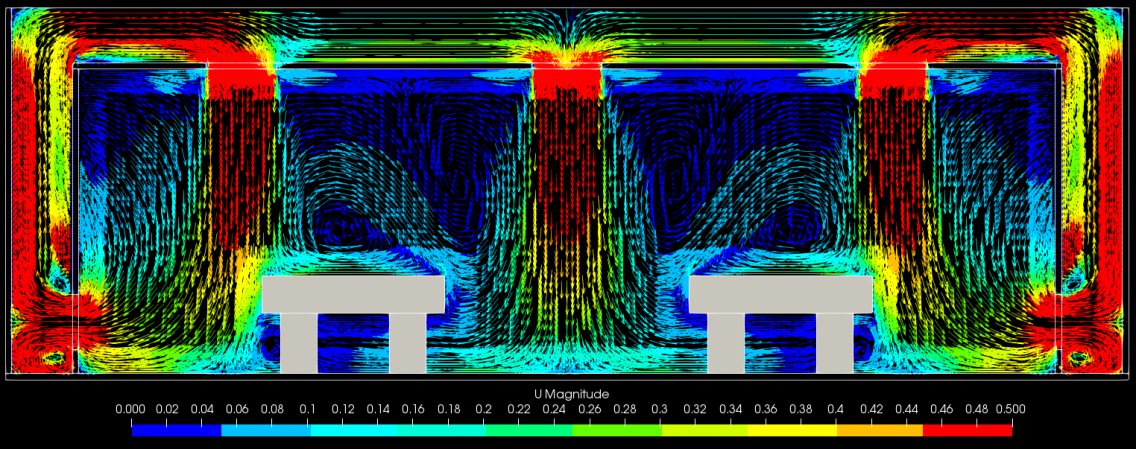

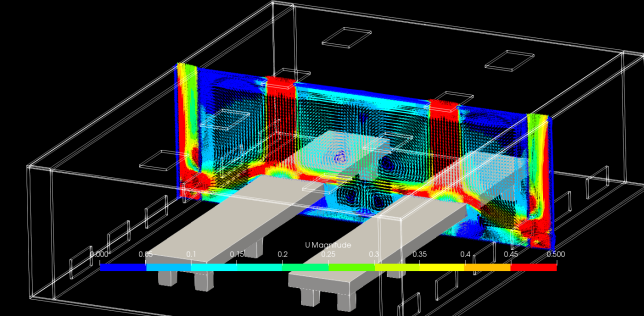

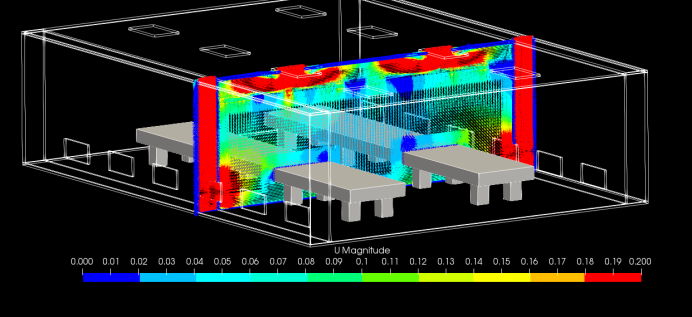

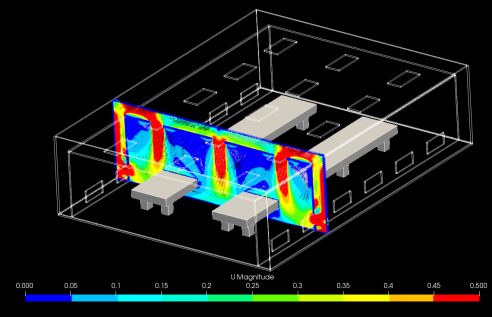

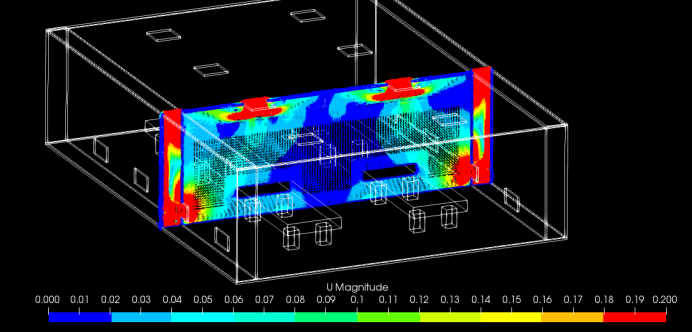

     以下是某洁净室6种风口布置方案,基于暖通工程设计CFD仿真软件-Clabso,对这6种布置方案进行气流组织模拟评估筛选。

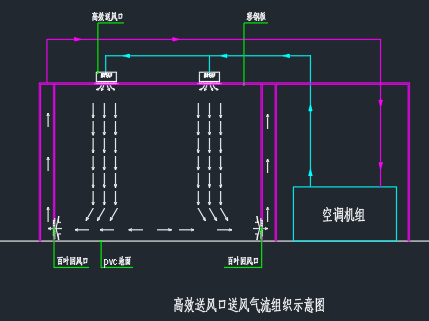

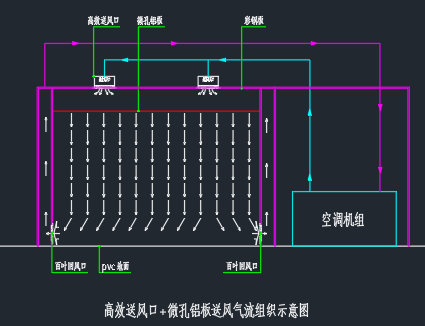

方案1:万级高效送风口-微孔铝板

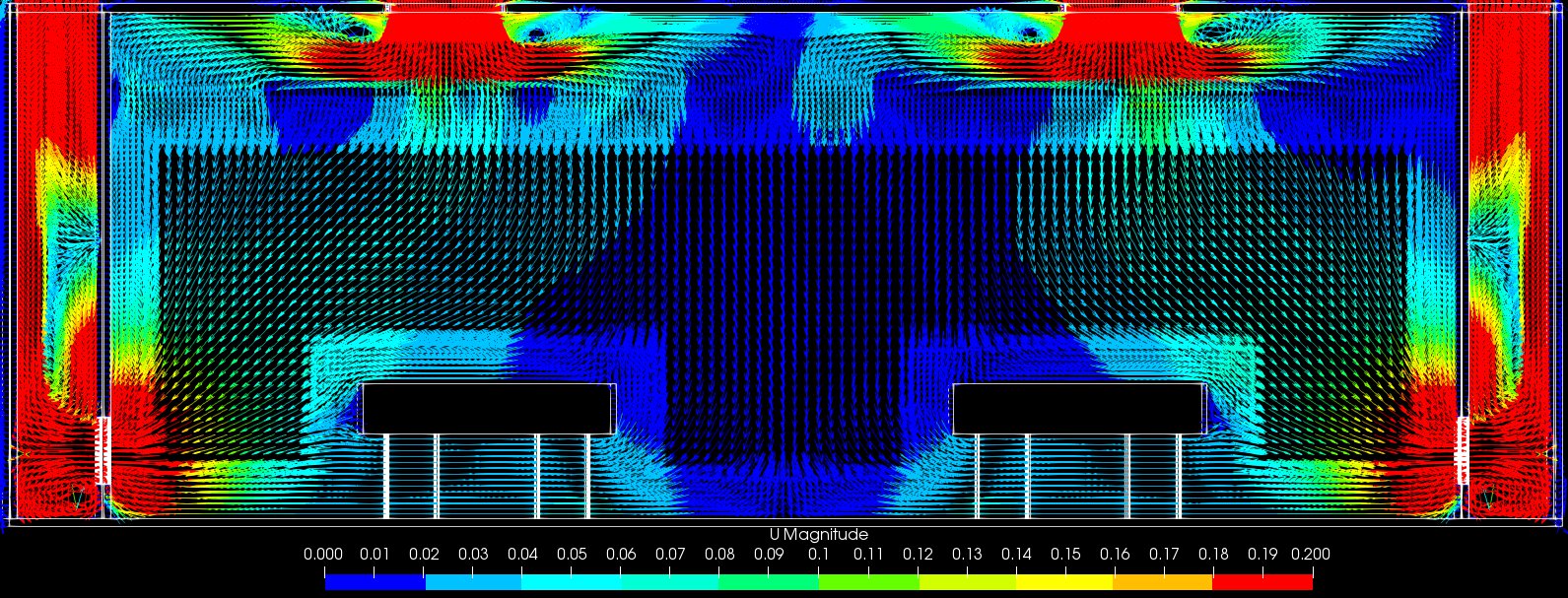

模拟结果:经微孔铝板气流整体分布较为均匀,但整体速度呈下降趋势





方案2:万级高效送风口-无微孔铝板

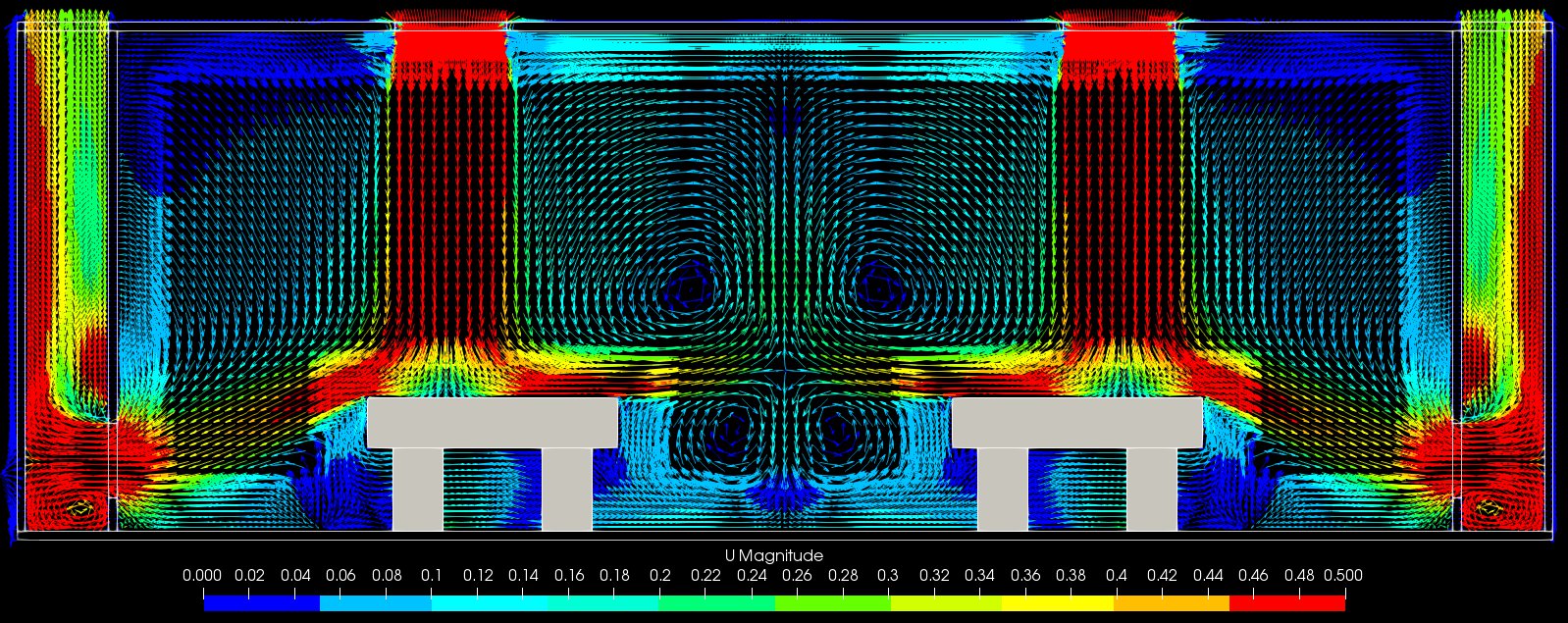

模拟结果:无微孔铝板气流直接吹向地板,局部的气流速度较大。两侧高效送风口中间区域会出现气流漩涡,气流会在此积聚产生漩涡

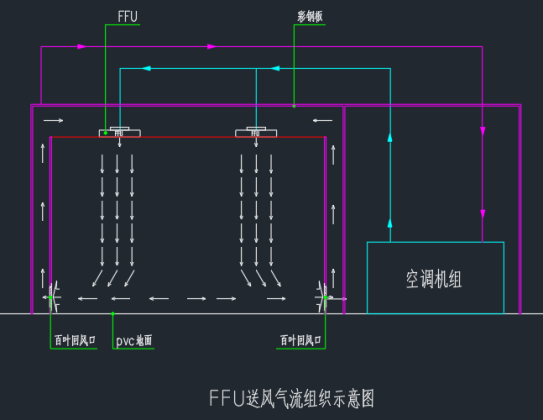

方案3:万级FFU送风

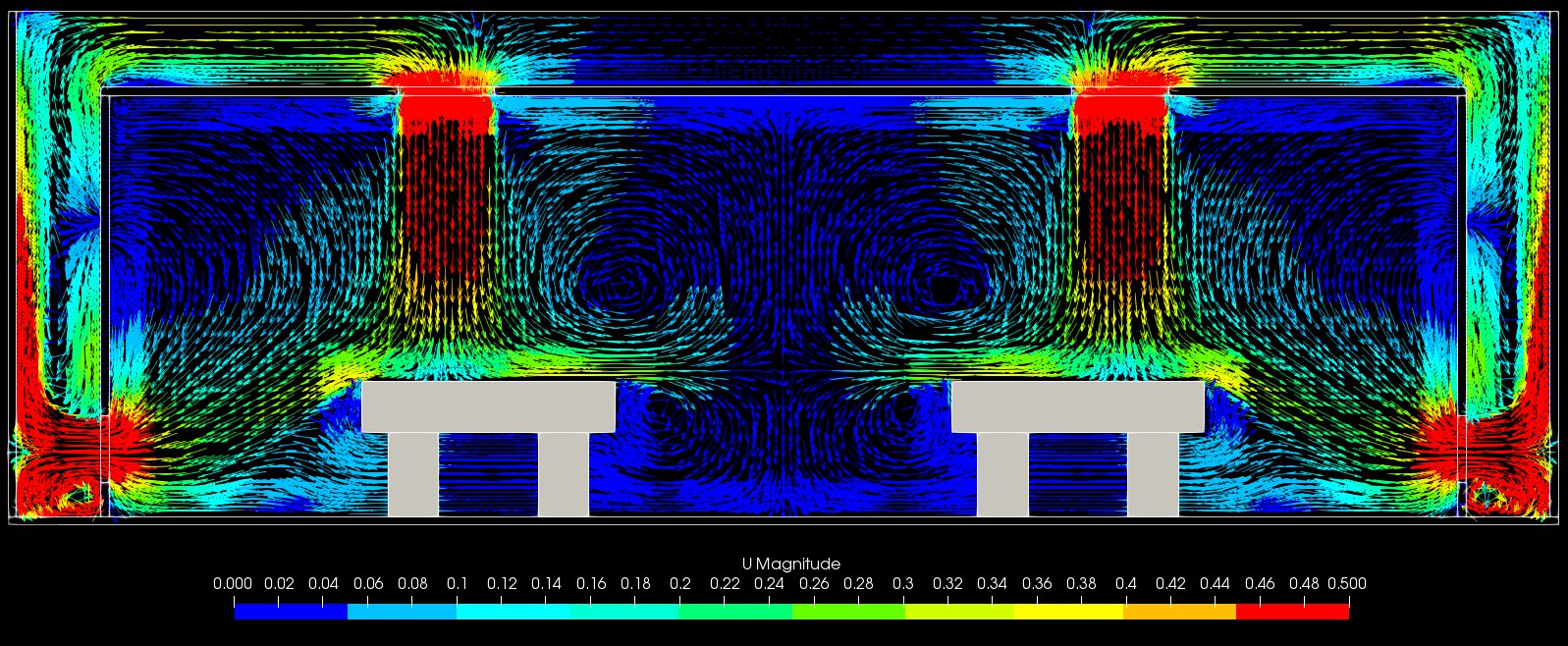

模拟结果:台面上方距离FFU较近速度较大。两个台面中间的过道出现旋涡



方案4:-千级:高效送风口-微孔铝板

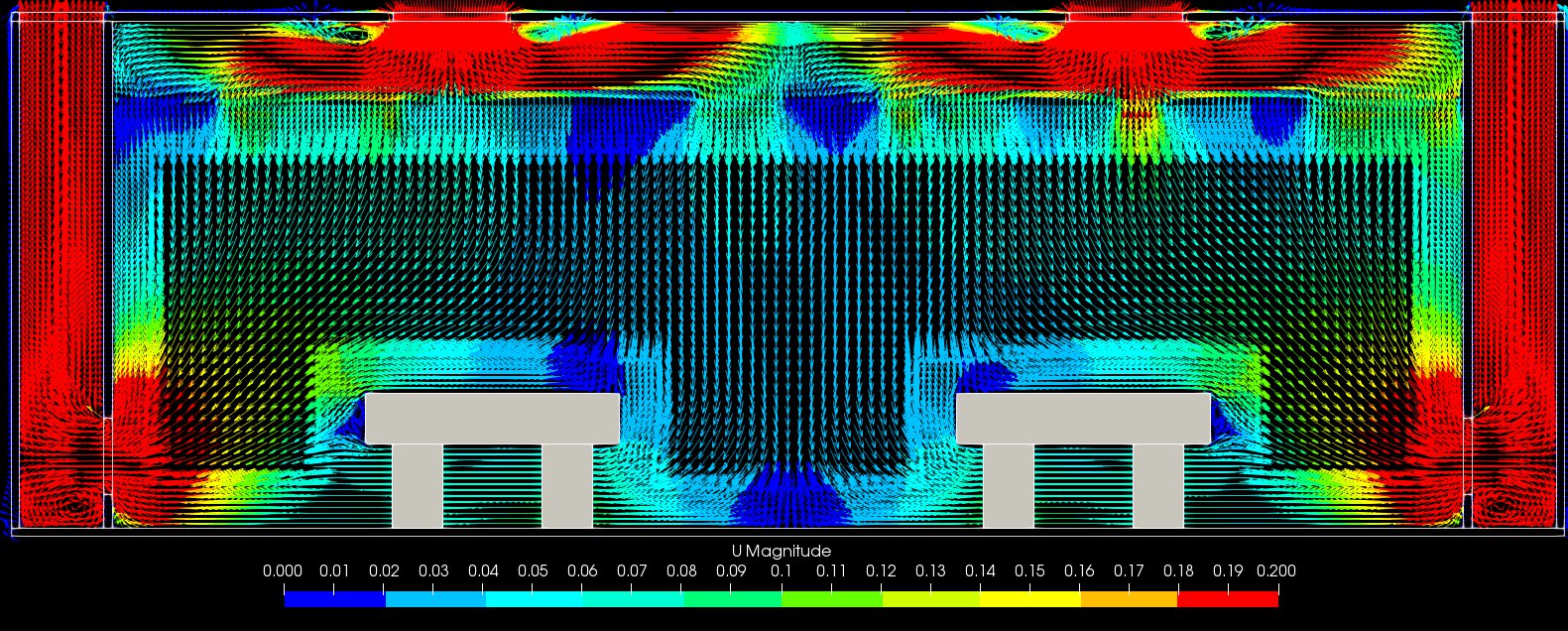

模拟结果:经微孔铝板气流整体分布较为均匀



方案5-千级高效送风口-无微孔铝板



模拟结果:微孔铝板气流直接吹向地板,局部的气流速度较大。两侧高效送风口中间区域会出现气流漩涡,气流会在此积聚产生漩涡





方案6:千级:FFU送风



模拟结果:两侧的FFU气流靠近出风口气流直接牵引进出风口。中间区域的FFU吹下气流往左右吹散,一部分气流在台面上形成旋涡






作者: 中源广科clabso

来源: 中源广科clabso
