移动式洁净室CFD气流组织模拟评估分析

2022-07-22 11:32:20

浏览:

目前的移动洁净室没有达到智能化的标准,因此只能称为自动化。模块化移动洁净室内部环境对于微粒、换气次数、压差、微生物水平、温湿度、照度、噪音、门互锁、HEPA 完整性、房间密闭性、清洁消毒要求以及人员舒适性与传统洁净室一致。本文基于暖通工程设计CFD仿真软件-Clabso,对某移动式洁净室设计方案进行气流组织模拟评估分析。
可移动式洁净室就是在原普洁净室的基础上加上了可移动的功能,当然这里的可移动并不单纯的可以移动,移动式洁净室主要还是要保证在移动的基础上能满足得到洁净要求,因此其难度主要表现在设计的严谨及配置的合理。


可移动式洁净棚特点:安装成本低,模块化的设计使组装方便;可以自由移动,设计紧凑,重量轻等,可以轻松实现洁净度在100-10,000级之间。 目前的移动洁净室没有达到智能化的标准,因此只能称为自动化。模块化移动洁净室内部环境对于微粒、换气次数、压差、微生物水平、温湿度、照度、噪音、门互锁、HEPA 完整性、房间密闭性、清洁消毒要求以及人员舒适性与传统洁净室一致。
本文基于暖通工程设计CFD仿真软件-Clabso,对某移动式洁净室设计方案进行气流组织模拟评估分析。

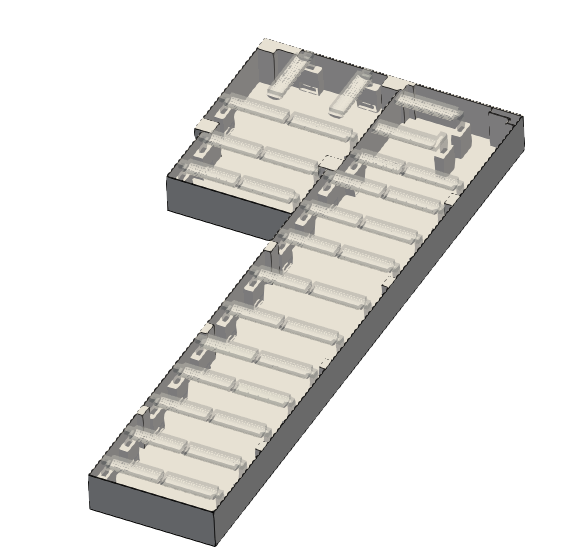

  仿真计算模型

 模拟结果展示

01
速度场模拟


                                                                                       1m高度整体速度云图
速度范围选取0~1.2m/s除去送风口下方速度略高其余整体速度约为0.05m/s.即,总体风量通过回风口回收,间隔区的流量非常小。
局部速度矢量图
主体部分速度0.5m/s,在间隔形成部分回流,由于回流区与主控区有一个1米多的低速保护区,整体效果良好,完全可以保证千级气流环境。
速度范围选取0~1m/s送风平均速度约为0.3m/s,换气次数满足千级要求。
02
温度场模拟

1m高度整体温度云图
温度范围选取0~25℃,中间区域温度稳定在19 ℃ ,回风口附近温度略高约为20.6℃。
03
压力场模拟

                                                            洁净室整体压力云图
                                                     洁净室截面压力云图
整体压力均匀,在回风位置形成明显的压力梯度。
04
气流偏转角模拟

                                             洁净室整体气流偏转角
单向流属性要求气流角度控制在60°以内。图中蓝色区域是满足要求的气流,控制区的气流满足单向流要求。
洁净室截面气流偏转角
下方气流的转角是转向回风管道的偏转,并且集中在下部,不影响洁净要求。

作者: 中源广科CLABSO
