压膜曝光车间CFD气流组织模拟评估与优化

2022-08-28 15:03:06

浏览:

洁净室,就是让粉尘粒子可以迅速从空间中排除出去的气流组织空间。2021年8月,我们与苏州某PCB板全球供应商厂家合作,完成压模曝光车间气流组织优化的咨询服务工作。

什么是洁净室(无尘室)?

洁净室,就是让粉尘粒子可以迅速从空间中排除出去的气流组织空间。

2021年8月,我们与苏州某PCB板全球供应商厂家合作,完成压模曝光车间气流组织优化的咨询服务工作。

 通过气流仿真,可直观地让工程师看到气流的速度、温度、压力、运动轨迹等,可做出更精准的分析判断,减少产品粉尘污染;避免交叉污染问题;提高产品良品率。


洁净车间,首先是“气流”的车间

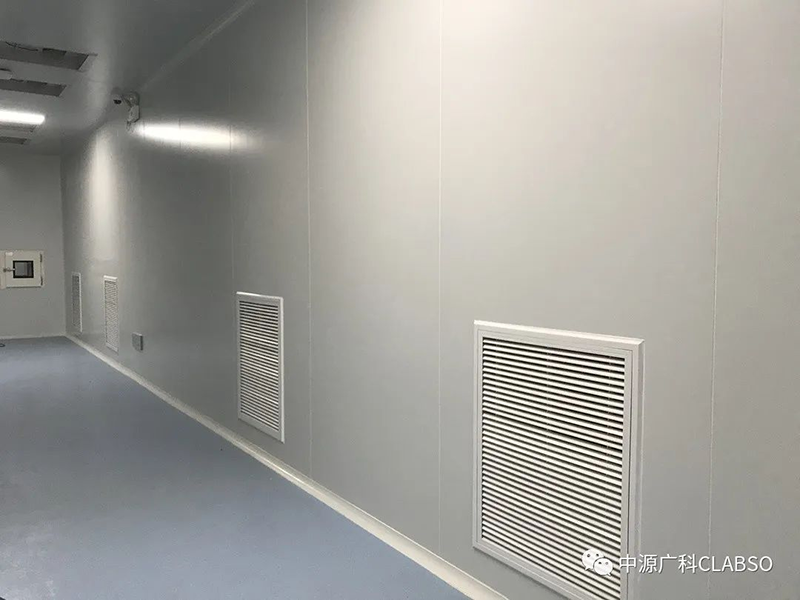

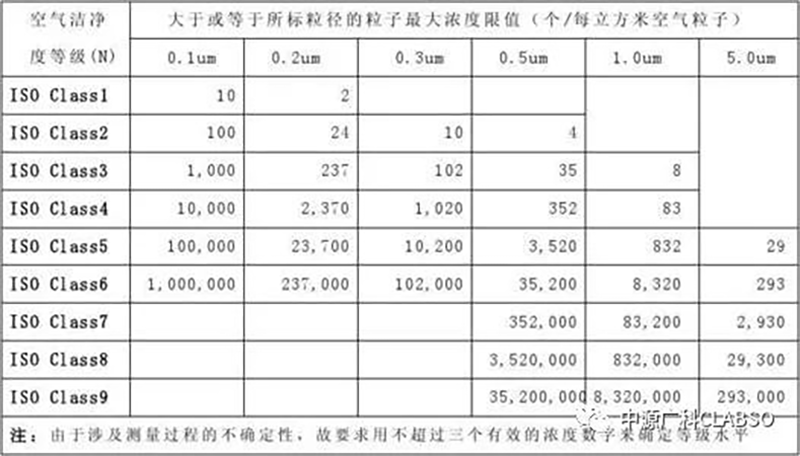

洁净室中的颗粒物非常小,百级洁净室控制的是0.5微米大小的粒子问题。这些粒子看不见,摸不着。

对一个洁净室设计来说,第一要解决的问题是颗粒物能迅速有效的排出去。因为粒子是通过气流排出去,知道了气流的运动轨迹,气流的速度、压力,才能保证粒子净化的效率。


如何能很清晰的了解气流的运动轨迹和速度、压力呢?

虽然粒子检测仪器可以探测,但不能反应粒子的运动路径,另外,在洁净室建设之前或者整改方案实施之前,也没有办法去检测。

高精度摄像机+激光照射,可以看到颗粒物。但这个不现实。一方面太贵,另一方面不能全局完成气流成像。当然也看不到压力。

有更便宜又全面的方法吗?

气流仿真技术就可以做到。


气流仿真技术的优势

气流仿真技术,归属于计算流体力学范畴,是一种虚拟实验技术。

在高性能计算机(HPC)中求解空气动力学方程,获得空气运动的相关的速度、压力、温度、湿度等物理量数据,并通过计算机图形学,让数据可视化的呈现出来。

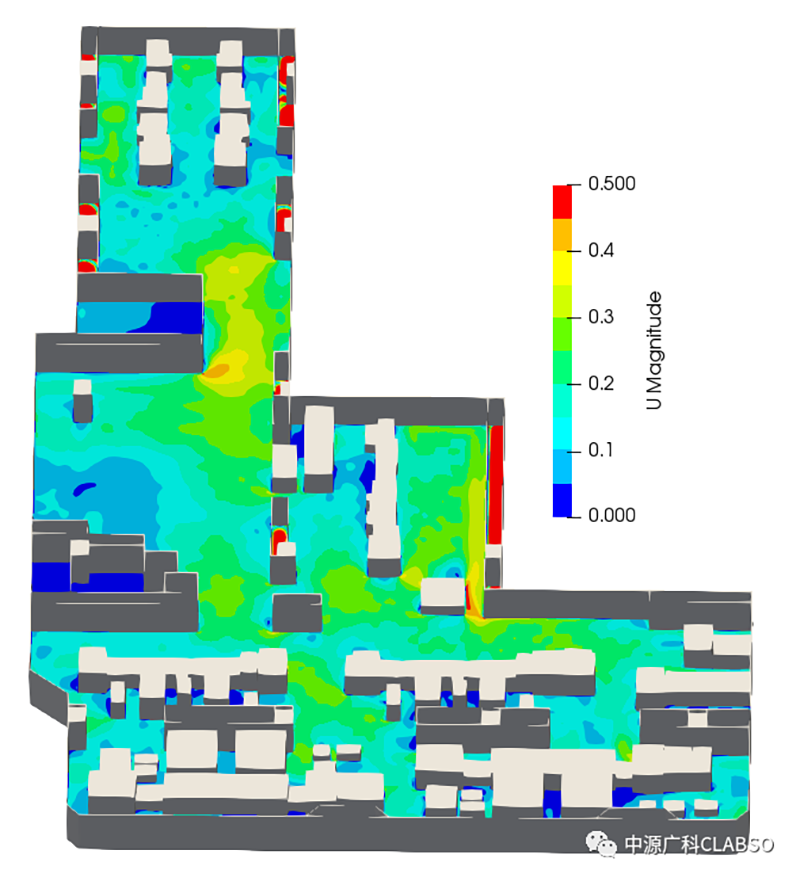

                         无尘室气流速度分布

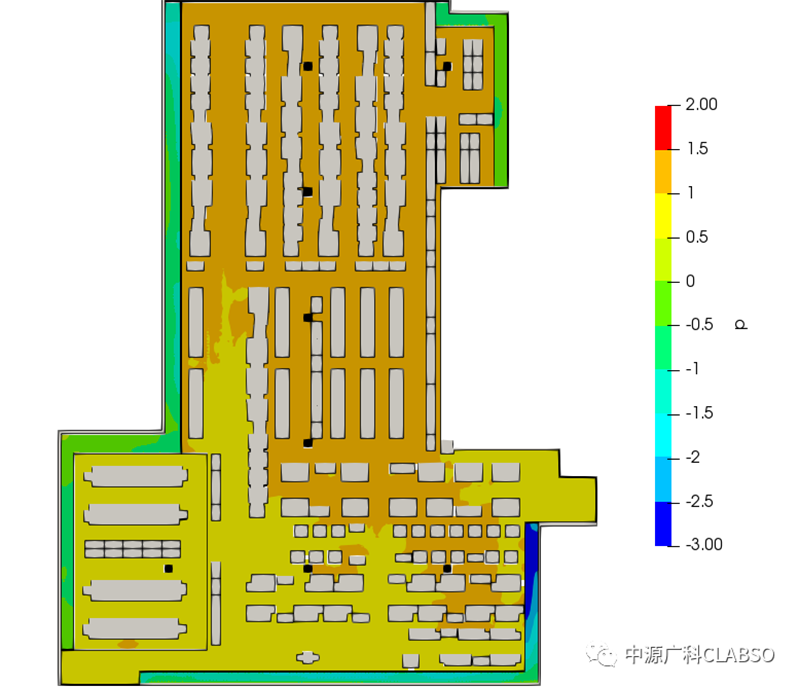

洁净室压力分布

如图,不同的速度和压力值,用不同的颜色标识,用图像的形式显示,就可以很清晰的看到,什么区域是什么速度、多少压力。一目了然。


压膜曝光工艺对洁净的要求

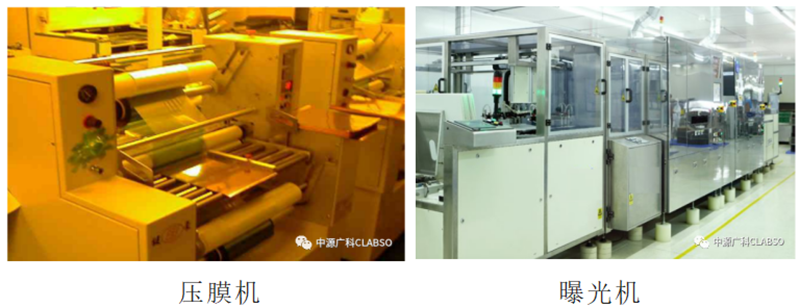

压膜曝光工艺中,粉尘对压膜和曝光过程的影响非常大,如果出现较大的粉尘,产品将直接成为次品,或者直接报废,是PCB板工艺中,影响良品率的关键工序。

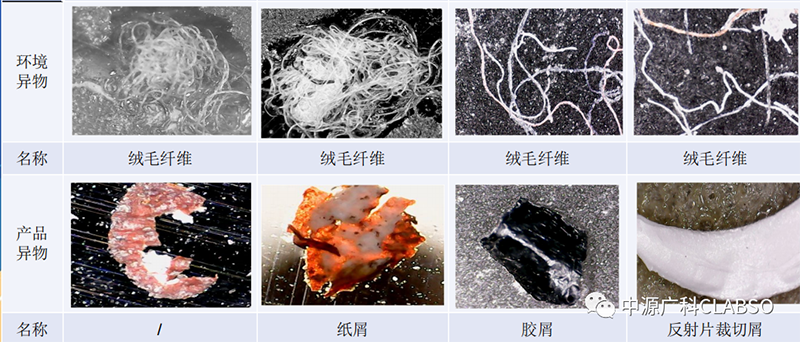

都有哪些异物和粉尘?

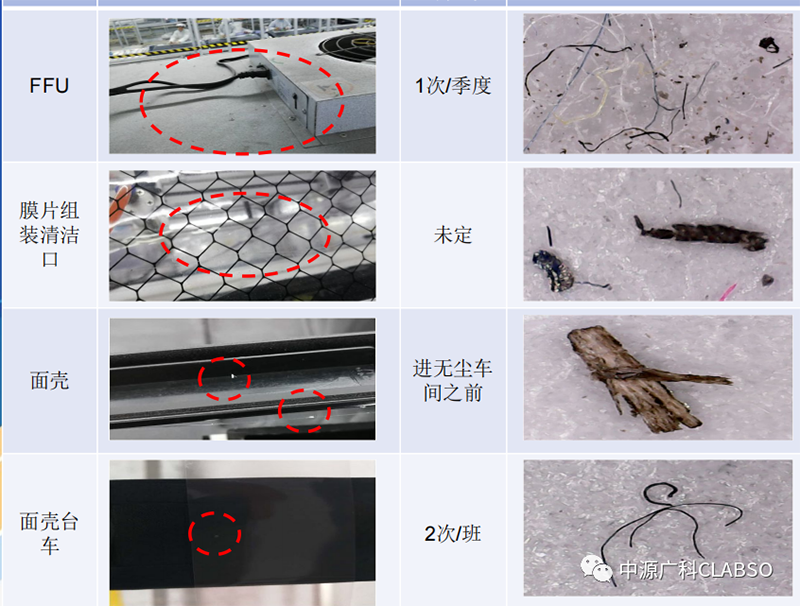

异物或者粉尘,出现的情况会非常多,从设备来的,从原料来的,从人带进来的,被空气带进来的。

这些异物和粉尘,随着空气继续在空间内运动。

所以,控制异物和粉尘的产生,和让粉尘迅速排除出去,成为洁净室最核心的功能。


洁净室控制= 污染源控制+净化控制

就是,少产生少进来,快出去全出去。


洁净室是如何组织空气的?

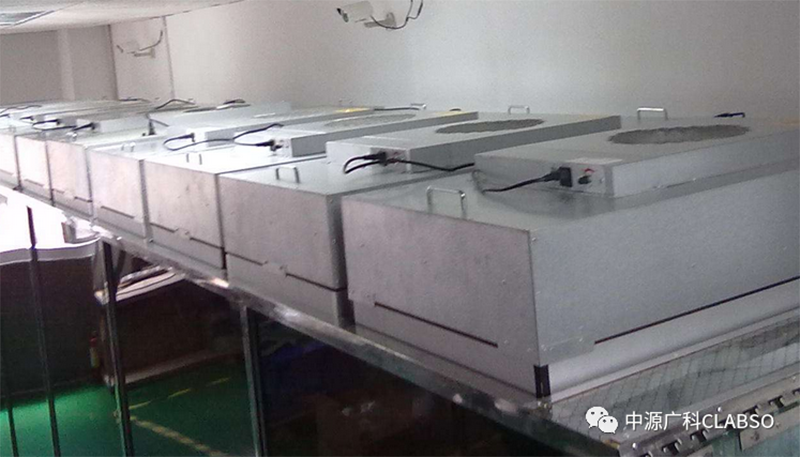

这些是通过空调系统,供风系统,FFU,高架地板布置,排风口设置,和相关空气控制和空气导流设备完成的。



中源广科,能为你做什么?

中源广科,为洁净室提供气流组织模拟评估和数字优化解决方案。

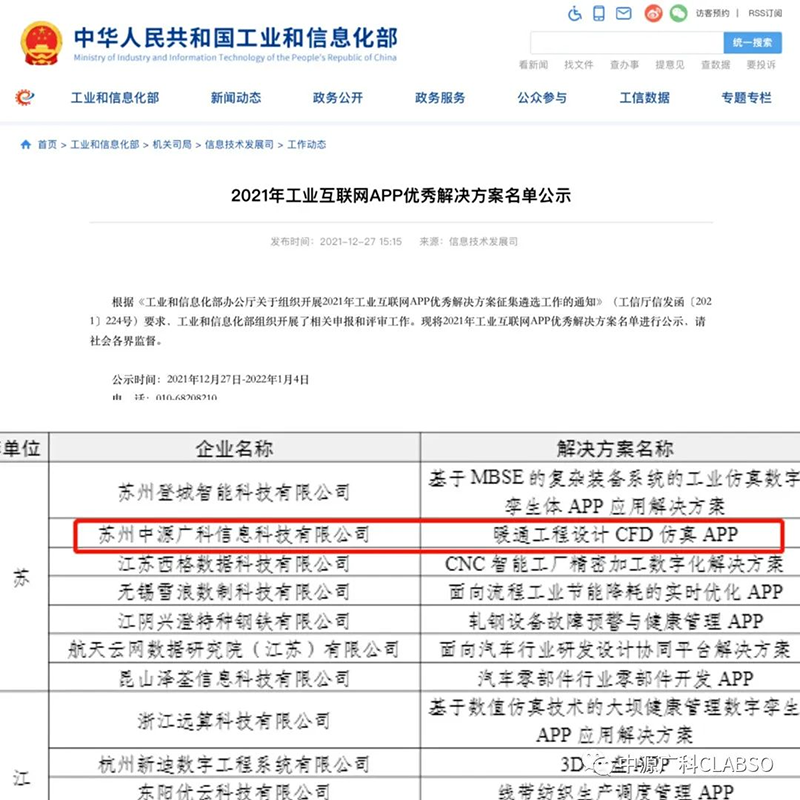

 并通过国家工信部认证:

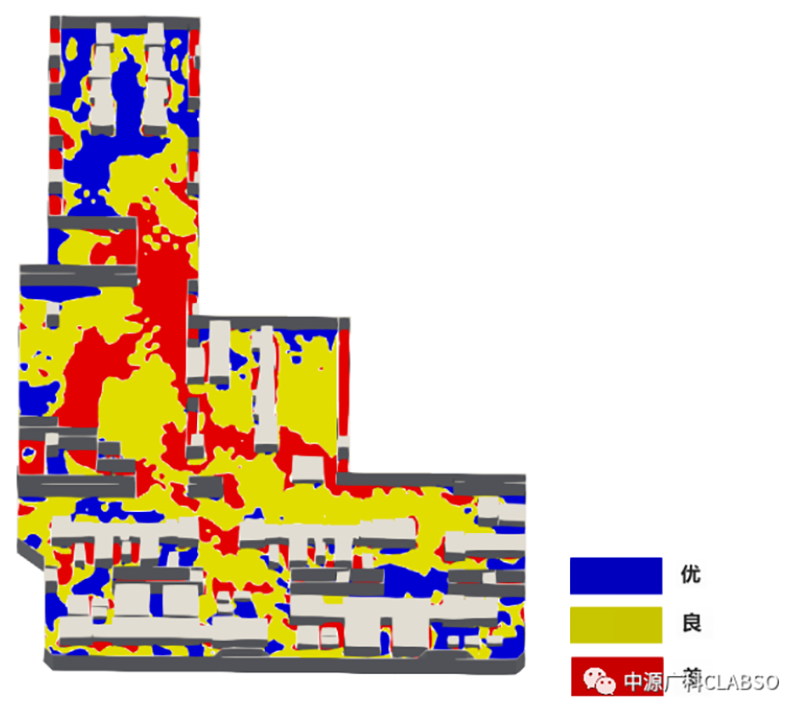

气流偏转角度图(注:蓝色为低风险区,黄色为中风险区,红色为高风险区)

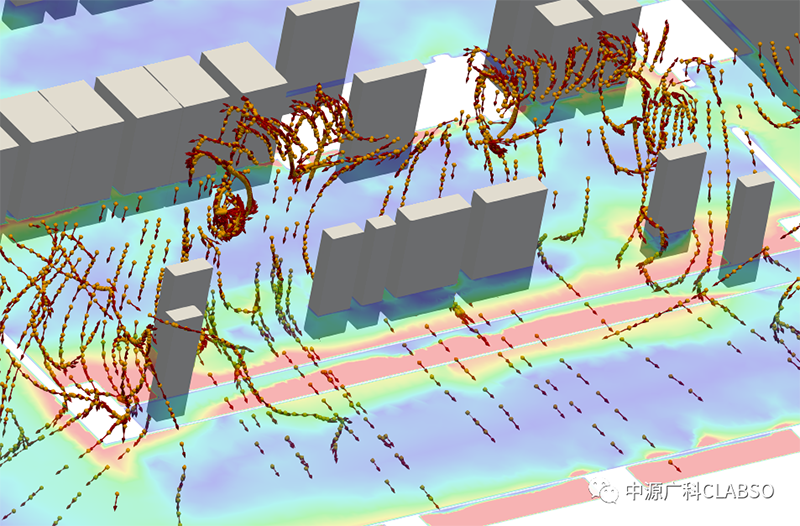

计算压膜曝光车间内的气流组织情况,包括气流的压力分布,速度大小,方向,运行轨迹等等;

分析哪些区域是扬尘区;

哪些地方是滞留区,乱流区;

评估FFU布置和高架地板的布置的效率;

评估不同区域的压力分布;

对整体的需求做方案性优化设计;

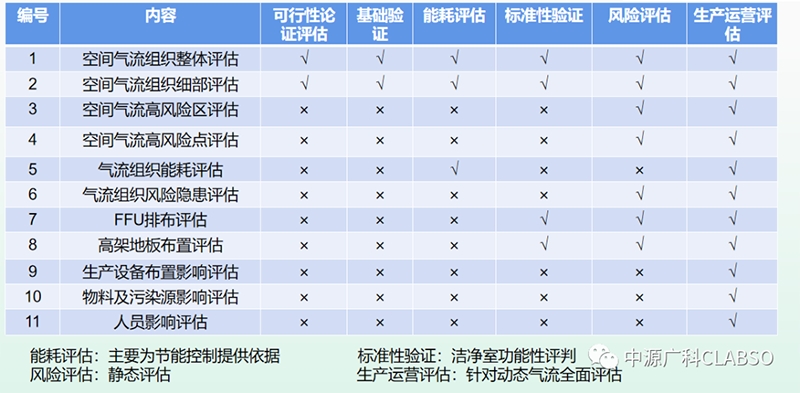

<< 中源广科的数字评估方案一览表>
