涂覆车间CFD气流组织模拟评估与优化

2022-09-02 09:37:26

浏览:

模拟模型按照客户提供cad图纸建立,本项目模拟在环境内气流情况。风洞环境采用标准大气压,本项目采用KEpsilon湍流模型。

模拟模型按照客户提供cad图纸建立,本项目模拟在环境内气流情况。风洞环境采用标准大气压,本项目采用KEpsilon湍流模型。

模拟结果部分展示

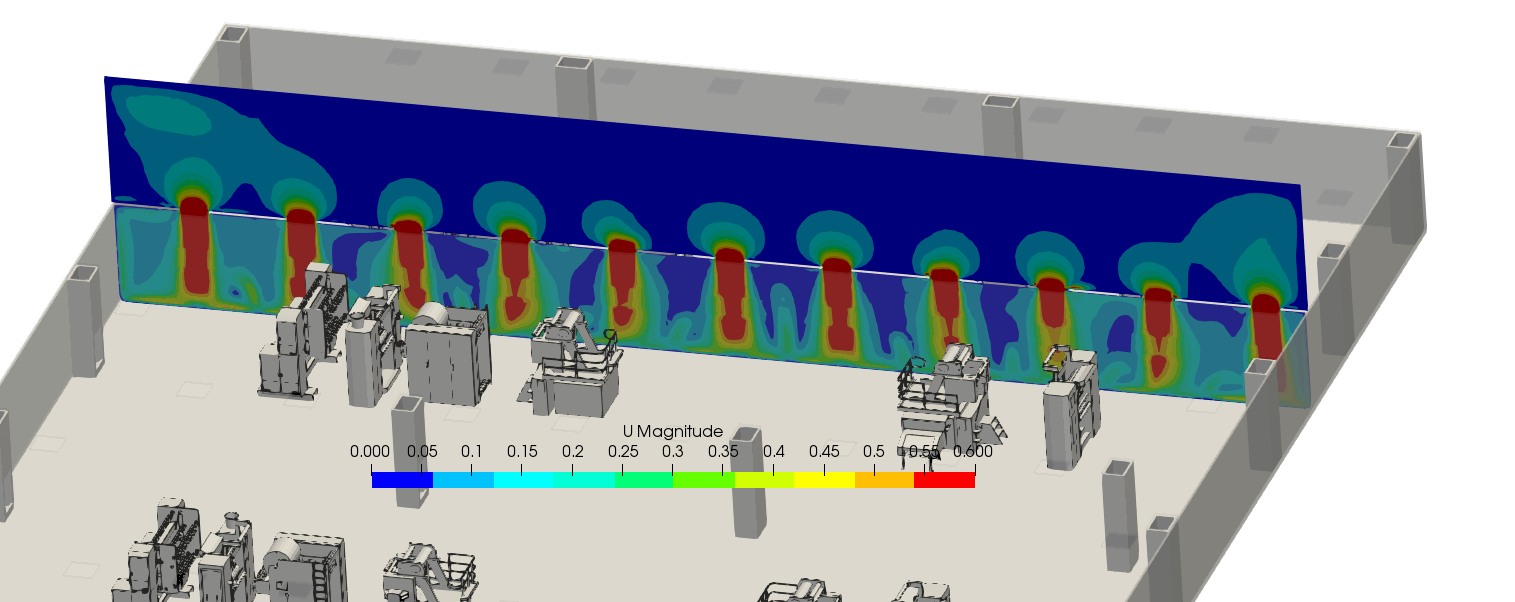

高效送风口速度为0.77m/s;满足万级气流速度要求;

高效风直接吹到地面。仅仅在中间形成局部小回流;

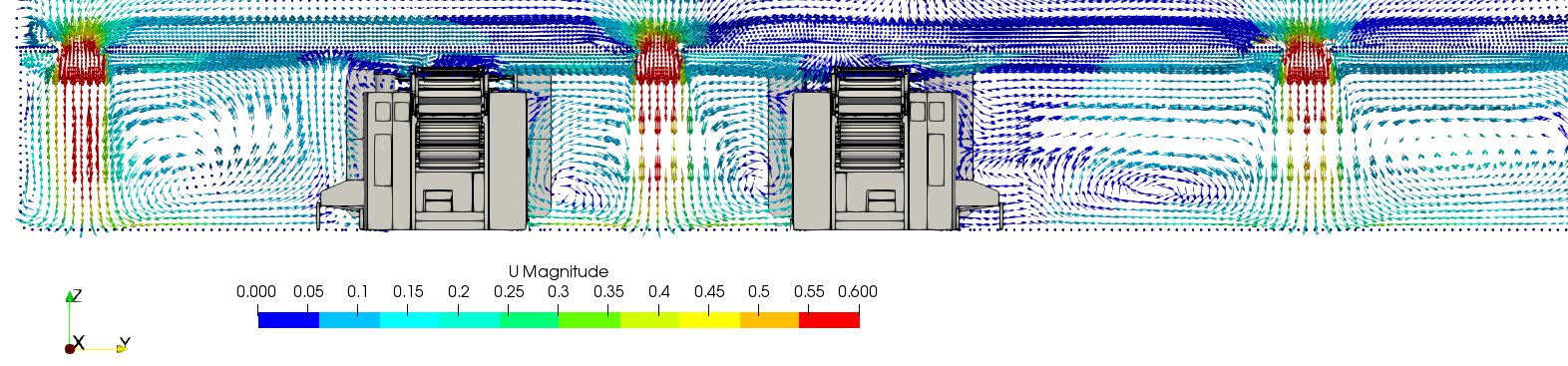

设备位置的剖面高效风口设置不够;

气流出现大量乱流。尤其是在设备位置,扬尘明显;

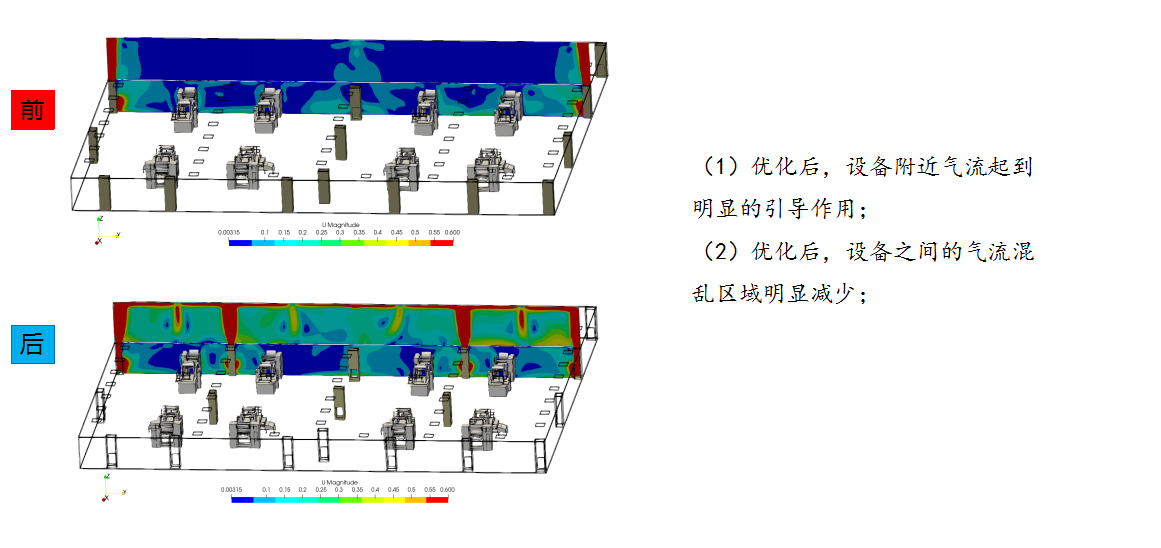

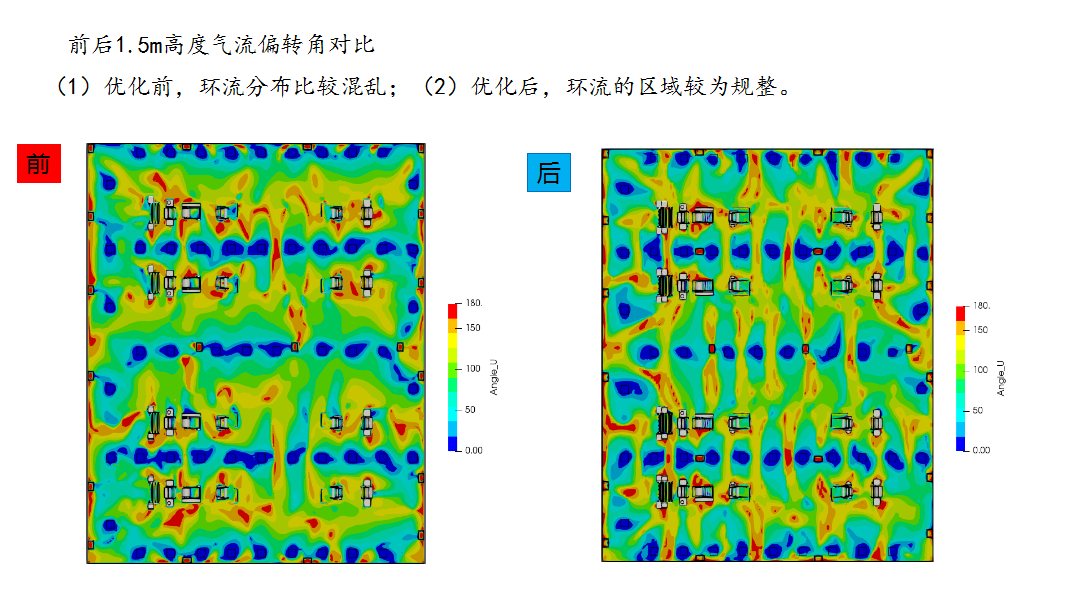

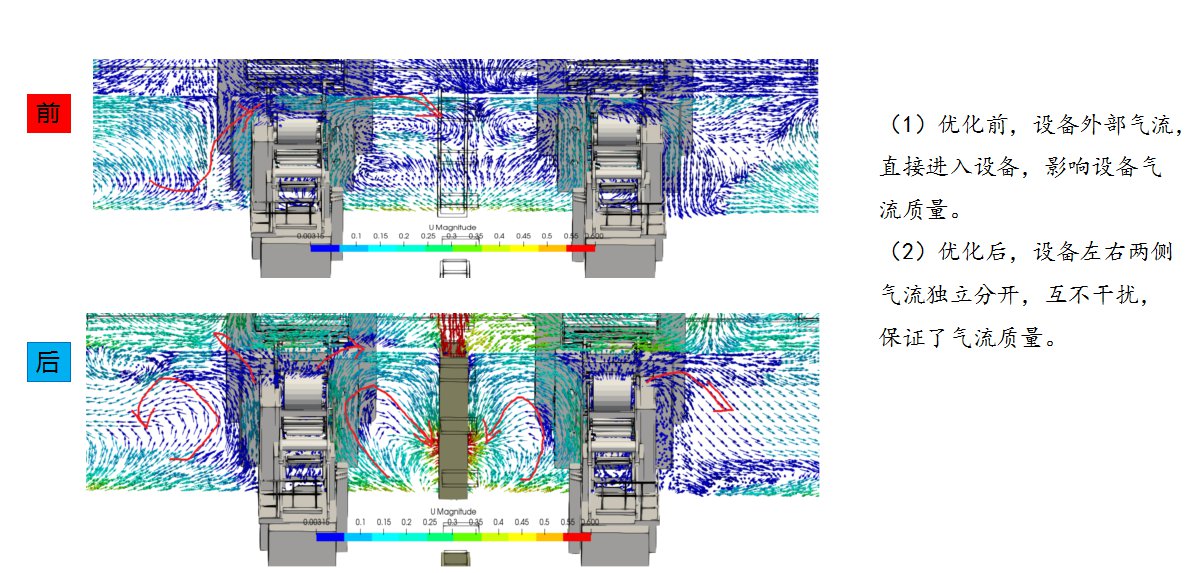

仿真优化前后对比


作者: 苏州中源广科信息科技有限公司
0
涂覆车间CFD气流组织模拟评估与优化
模拟模型按照客户提供cad图纸建立,本项目模拟在环境内气流情况。风洞环境采用标准大气压,本项目采用KEpsilon湍流模型。
