医药洁净厂房气流组织的设计要点
在制药行业,由于其制药工艺对房间的温湿度、洁净度要求很高,故对于生产房间的气流组织分析显得尤为重要。在医药工业洁净厂房的设计、施工和运行过程中,洁净房间的气流组织是影响洁净室成功与否的一个重要因素。良好的气流组织,既能保证房间的洁净度等级,又能有效地避免生产过程中的污染与交叉污染。但在设计过程中,房间的气流组织是无法直观显示的,设计人员无法直观的判断房间的气流组织是否合理。面对此类问题,在设计及优化过程中采用CFD软件进行气流组织的模拟及演示,可以有效的解决此类问题,并避免了做实体实验模型造成的成本增加、设计效率降低等问题。
医药工业洁净厂房气流组织分析的关注点包括:
1、送风口的形式

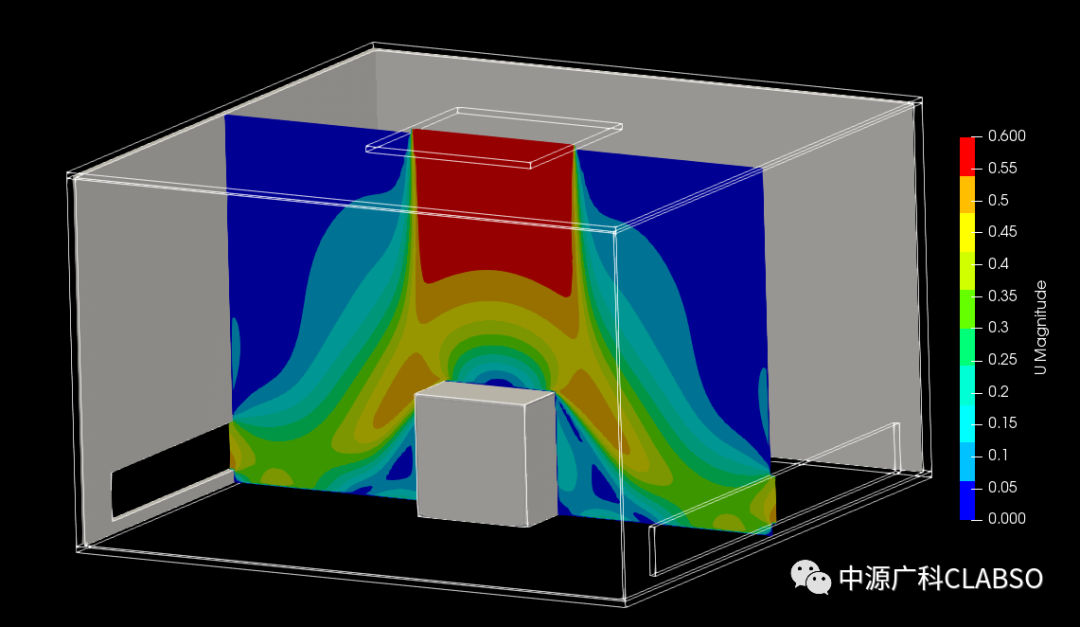

上送测回速度云图

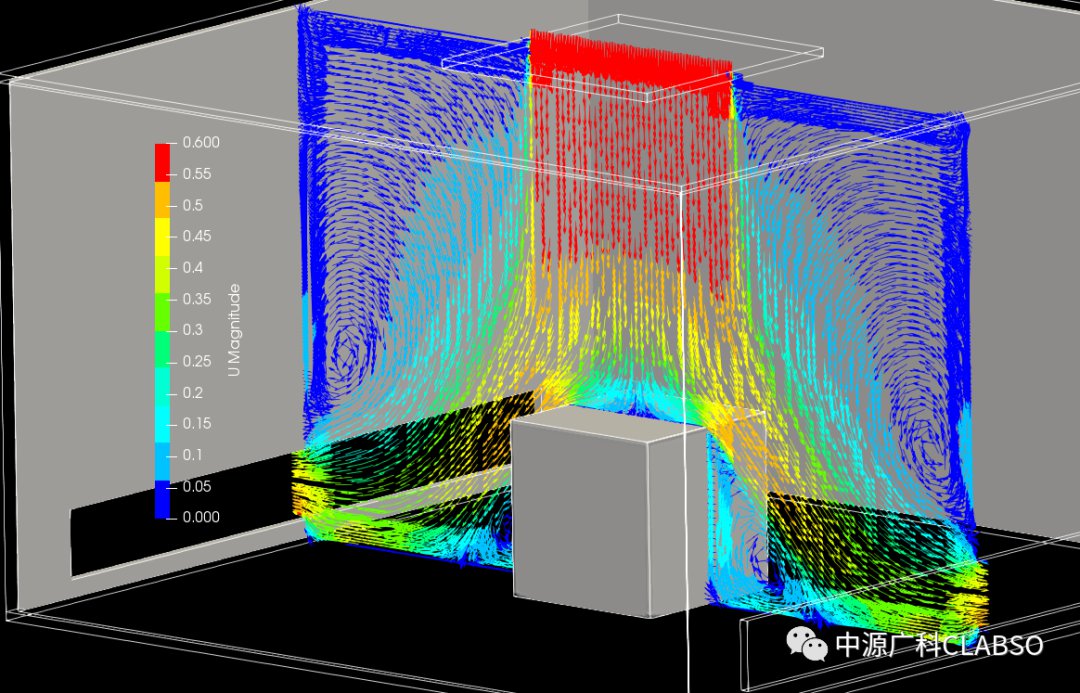

上送测回速度矢量图

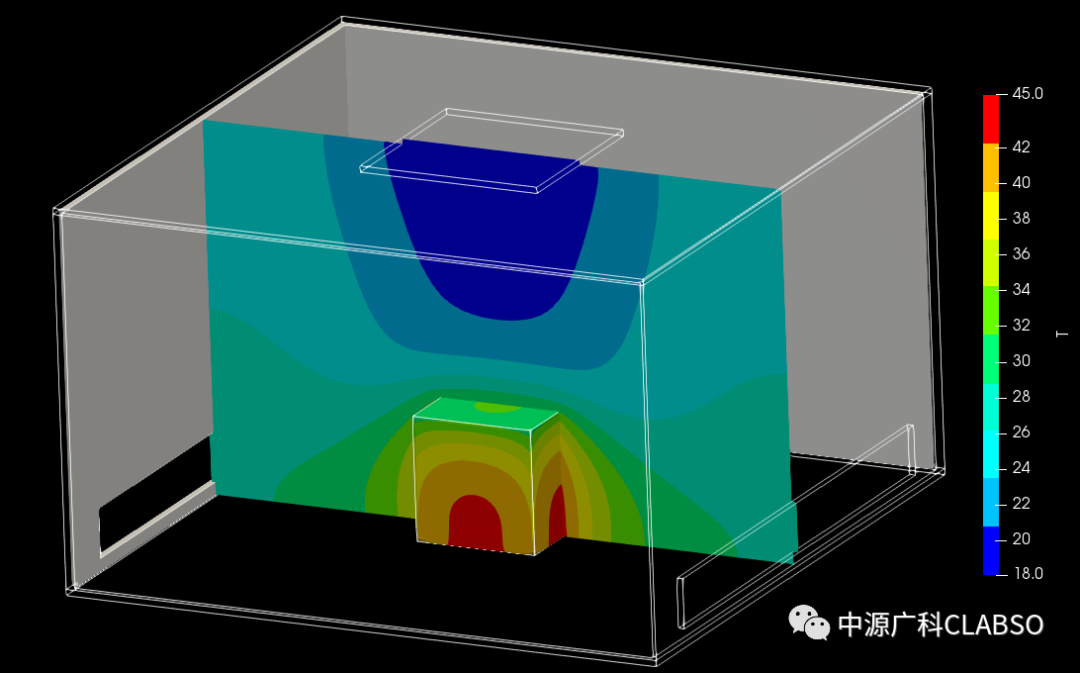

上送测回温度图
2、回/排风口的布置

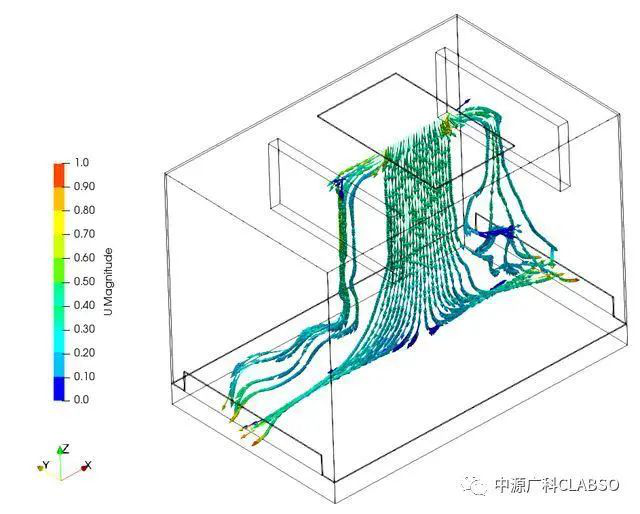

扩散出口送风速度矢量图
3、气流组织对房间洁净度的影响

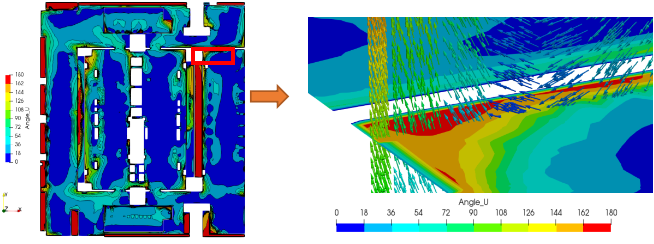

整体空气龄分析
4、气流组织对房间压力的影响

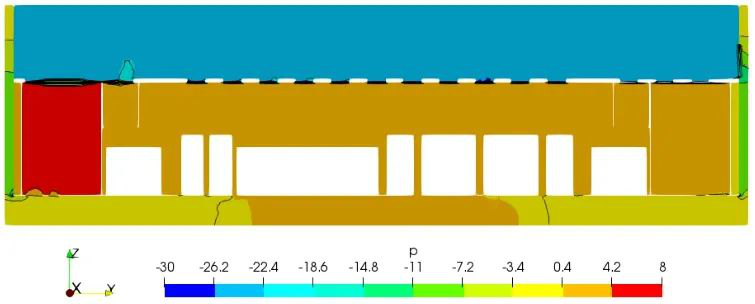

洁净室压力分布云图

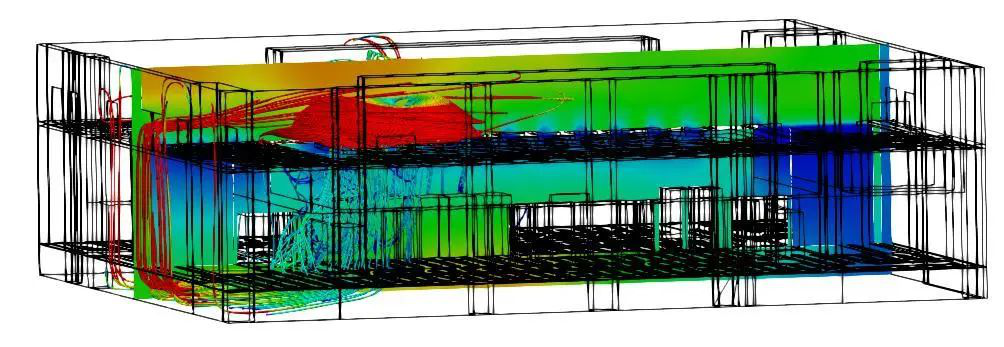

5、工艺生产设备的位置、开启后设备排风、设备表面温度等对房间温度场、速度场的影响。
设备与墙附近的气流分析

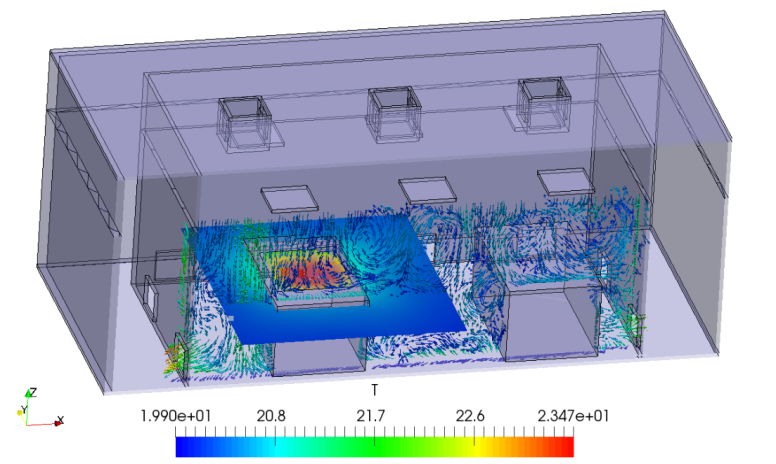

设备表面温度分析
不同类型的车间,不同的工艺,需要分析的区域和分析的内容都有所差别,需要具体项目具体分析。CFD技术在医药行业的应用已成为发展趋势,医药行业的相关企业多有涉及,未来CFD技术在该行业的成熟应用,将为医药行业的精细化设计目标做出一份贡献。
