高原地区昼夜温差60℃,如何建设恒温恒湿环境?

2023-03-30 15:17:51

浏览:

2022年2月,世界上海拔最高的引力波观测站在西藏阿里地区已破土动工,建成运行后可首次实现北半球地面原初引力波观测,带领中国原初引力波研究进入国际前沿,同时促进

2022年2月,世界上海拔最高的引力波观测站在西藏阿里地区已破土动工,建成运行后可首次实现北半球地面原初引力波观测,带领中国原初引力波研究进入国际前沿,同时促进中国低温超导亚毫米波探测技术的发展。 此项目全称为“阿里原初引力波探测实验”计划,由中国科学院高能物理研究所牵头,依托国家天文台在阿里建设的观测站进行,包括“阿里1”号和“阿里2”号两部分。“阿里1”号是指建在海拔5250米的一台原初引力波望远镜,可得到目前最高精度的北天区原初引力波极化数据。“阿里2”号是在海拔6000米以上建设的望远镜阵列,可进一步拓展观测频段,提高观测精度

        “阿里1”号观测仓内部有供暖系统,主要是为观测仓提供恒温环境,仓体四周加了防风罩。观测仓功能区域也划分非常明显,包括设备区、生活保障区、实验室保障区等部分。

本期案例基于CLABSO软件对该“阿里1号”观测仓设计方案进行CFD模拟,主要模拟观测大厅和泵房的温度情况。模拟区间仅为洁净棚内部区域,所以对洁净棚外部结构系统不进行考虑。外界条件,冬季,室外气温-30摄氏度,风速30m/s。

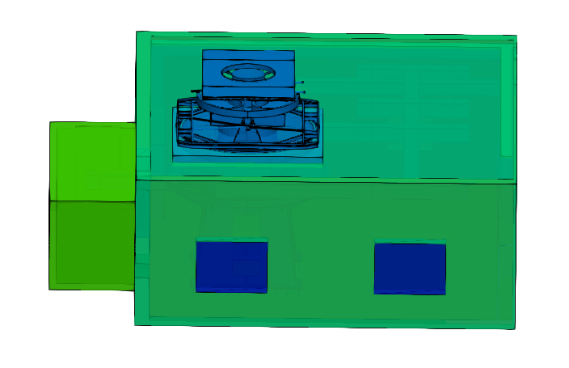

计算模型(源于业主提供的CAD模型)

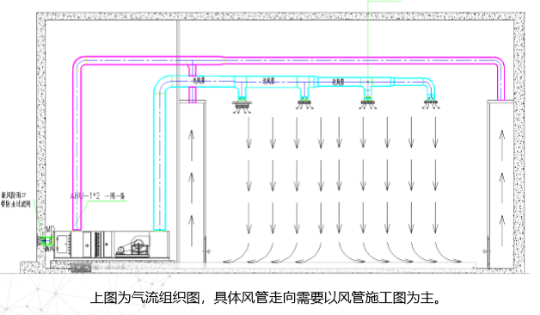

  送风方式:采用上送下回的送风方式,出风口流量1100m3/h:出风口温度:20℃



01
距离地面1m处温度场和速度场分析

            速度云图



温度云图

(1)在1m左右时的温度在设备附近15度左右,其他地方16-17度的范围内,右图蓝色区域是低温区。
(2)速度除了正对着送风口,其他位置0.3m/s。
02

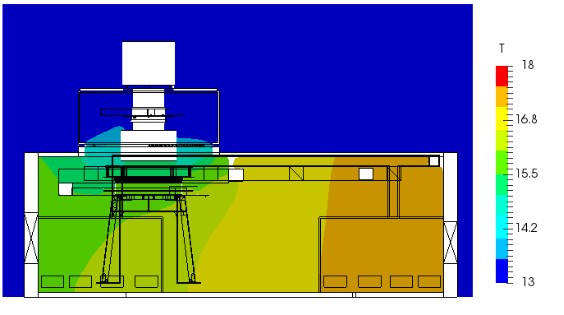

空间截面温度场分布

     在设备附近的侧吹效果是明显的,总体温度分布相对均匀,整体温差除了设备上部接触外界部分,温差在5度以内。

03

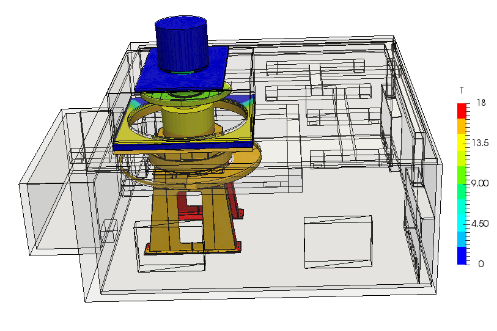

设备表面温度分布

      设备上部接触外部空气,温度较低,在中间与外部直接接触部位温度差最大。

04

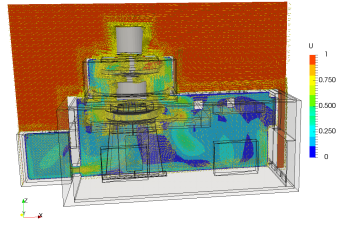

设备附近速度场分布




(1)房间内气流相对平稳,属于层流。
(2)在设备上部,气流非常紊乱。
05

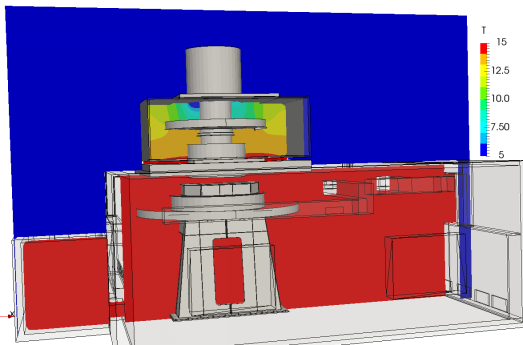

设备附近温度分布

(1)设备上部接触外部空气温度骤降。
(2)但是由于靠近内部热空气,温度基本可以保持,在顶部温度直接受传热影响,温度较低。
06

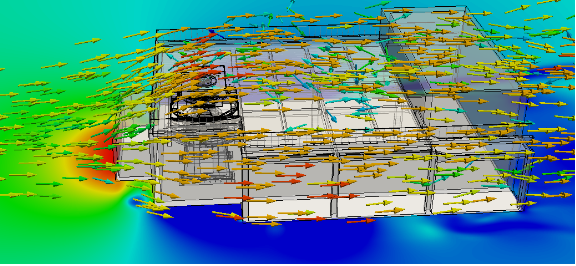

整体气流分布图
