CLABSO应用之：半导体STK洁净室气流组织CFD模拟
STK（立体仓储库）是半导体工厂的自动存储子系统，具备多层存放空间，专为半导体晶圆厂设计，旨在自动化存储、提取和传送各种规格的晶圆料盒，以实现晶圆在不同工艺之间的流转。
无论是Bay to Bay传输还是Tool to Tool传输，Stocker都是晶圆厂Layout 规划中的不可或缺的一环。STK是产线上的中转和缓存机构，与AMHS配合能够减少拥堵，降低传送周期，管理复杂的批次操作，同时确保机台排产充足。
本文基于暖通工程设计CFD仿真软件-Clabso，对STK洁净室内部进行气流组织模拟评估分析。

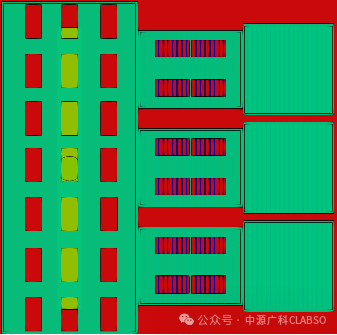

仿真计算模型
模型参数说明
1、高架地板开孔率30%
2、顶部FFU风速0.35m/s
3、STK风速0.3m/s
截面模型
速度场
压力场
压力在4.56~4.58pa附近，截面受FFU气流和STK层流影响。
截面模型
左图：机械手臂区域距地面0.5m高处速度场分析，右图：距中间孔板0.5m高度处速度场分析
平均气流按0.2m/s计算机械臂区域高度约5.73m,气流通过一次所需时间28.65s,一小时换气125次。中间孔板区域高度1.468m，一小时换气次数490次，符合1000级的洁净要求。
左图：机械手臂区域距地面0.5m高处气流偏转角度分析，右图：距中间孔板0.5m高度处气流偏转角度分析
数值为0代表气流垂直于水平面。右测由于受到STK出风影响所以偏转角度高。
